굽힘에 민감하지 않은 호환 단일 모드 파이버
저손실 굽힘 무감각 호환 싱글모드 파이버(G.652D-LLBI)
유형
저손실 굽힘 무감응 호환 싱글모드 파이버(G.652D-LLBI)
기준
해당 광섬유는 ITU-T G.652.D /G657.A1의 기술 사양을 준수하거나 초과합니다.
특징
뛰어난 굽힘 방지 특성.
1260-1625nm 전체 대역의 감쇠를 크게 줄임
G.652 단일 모드 파이버와 완벽하게 호환됩니다. 전체 대역(1260-1626 nm) 전송.
높은 비트율과 장거리 전송을 위한 낮은 PMD. 리본을 포함한 모든 광 케이블 유형에 적용 가능한 매우 낮은 마이크로 굽힘 감쇠.
높은 피로 방지 매개변수는 작은 굽힘 반경에서도 사용 수명을 보장합니다.
애플리케이션
리본, 느슨한 튜브 연선, 슬롯형 코어, 중앙 튜브, 타이트 버퍼 설계, FTTH 고속 광 라우팅, 작은 굽힘 반경의 광 케이블, 소형 광섬유 케이블 및 장치를 포함한 모든 케이블 구조, 1260-1626nm 전체 대역 전송.
기술 사양:
|
속성 |
사양 |
||
|
치수 사양 |
클래딩 직경 |
125.0±0.7 UM |
|
|
클래딩 비원형성 |
0.7% 이하 |
||
|
코팅 직경 |
242±5 음 |
||
|
코팅-클래딩 동심도 |
12um 이하 |
||
|
코팅 비원형성 |
6% 이하 |
||
|
코어 클래드 동심성 |
0.5um 이하 |
||
|
파이버 컬(반경) |
4m 이상 |
||
|
배송 기간 |
2.05-50.4(km/릴) |
||
|
광학 사양 |
모드-필드 직경(MFD) |
@1310nm |
9.2±0.4 UM |
|
@1550nm |
10.4±0.5 UM |
||
|
감쇠 |
@1310nm |
0.32dB/km 이하 |
|
|
@1383nm |
0.32dB/km 이하 |
||
|
@1550nm |
0.18dB/km 이하 |
||
|
@1625nm |
0.20 dB / km 이하 |
||
|
|
감쇠 VS 파장 |
@1285-1330nm, 참조 λ@1310nm |
0.03dB / km 이하 |
|
@1525-1575nm, 참조 λ@1550nm |
0.02dB / km 이하 |
||
|
점 불연속성 |
@1310nm |
0.05dB 이하 |
|
|
@1550nm |
0.05dB 이하 |
||
|
편광모드분산(PMD) |
최대 개별 섬유 PMD |
0.1 ps/(km1/2) 이하 |
|
|
PMD 링크 디자인 값 (M=20, Q=0.01%) |
0.06 ps/(km1/2) 이하 |
||
|
일반적인 값 |
0.04ps/(km1/2) |
||
|
제로 분산 파장(λ0) |
1312±12nm(파장) |
||
|
0분산경사(S0) |
0.092 ps/(nm2.km) 이하 |
||
|
분산 |
1550nm |
18 ps/(nm.km) 이하 |
|
|
1625nm |
22 ps/(nm.km) 이하 |
||
|
케이블 차단 파장 λcc |
1260nm 이하 |
||
|
기계적 사양 |
증명 테스트 |
9.0N 이상, 1.0% 이상, 100Kpsi 이상 |
|
|
동적응력부식 감수성 매개변수 Nd |
20 이상 |
||
|
코팅 스트립 힘 |
평균 |
1.5 N |
|
|
정점 |
1.3-8.9 N |
||
|
마크로벤드 손실 |
1회전, Φ20mm@1550nm&1625nm |
0.5dB 이하, 1.5dB 이하 |
|
|
10회전, Φ30mm@1550nm&1625nm |
{{0}}.05dB 이하, 0.3dB 이하 |
||
|
환경 사양 |
온도 의존성(-60도 ~ 85도, @1310nm, 1550nm, 1625nm) |
0.05 dB / km 이하 |
|
|
온도 습도 사이클링(-10도에서 85도, 98%RH@1550nm&1625nm) |
0.05 dB / km 이하 |
||
|
물 침지(23±2도, 30일@1310nm&1550nm&1625nm) |
0.05 dB / km 이하 |
||
|
건조 열 침지(85±2도, 30일@1310nm&1550nm&1625nm) |
0.05 dB / km 이하 |
||
|
습열(85±2도, 85%RH, 30일 @1310nm&1550nm&1625nm) |
0.05 dB / km 이하 |
||
보증
회사는 광섬유를 독립적으로 생산하고 시험하며, 모든 합격 광섬유는 기술 사양의 요구 사항을 충족합니다.
포장 및 보관:
릴과 섬유 표면에 이물질이 없는지 확인하고, 필름과 커버로 감싸고, 릴과 커버에 각각 섬유 코딩 라벨을 붙입니다.
포장된 광섬유는 빛이 차단된 창고에서 25도의 일정한 온도로 보관됩니다. 제품은 창고에서 출고될 때 상자에 고정됩니다. 상자 번호와 광섬유 코딩 정보가 상자에 부착되고 전자 테스트 보고서가 각 배송물에 부착됩니다.

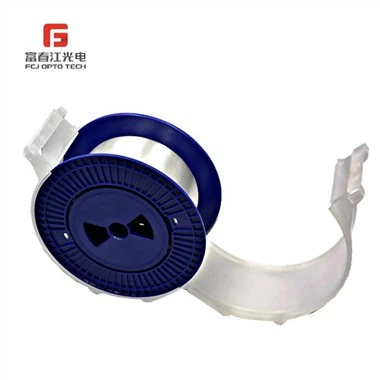

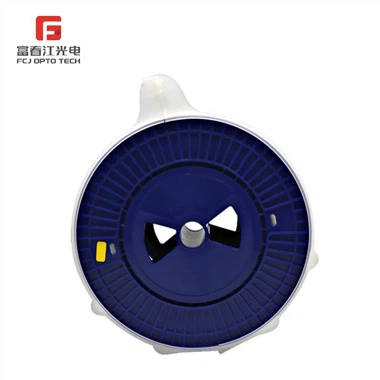

제품 사진
